Kiekvienas elektronikas ankščiau ar vėliau prieina etapą, kai paprasto lituoklio jau būna negana. Norisi stabilios, reguliuojamos, temperatūros, įvairių lituoklio antgalių, automatinio išsijungimo ir t.t. Tokiu atveju yra perkama litavimo stotelė, tačiau, jei normalesnės kokybės, jos būna gana brangios. Vienintelis liekantis dalykas yra pasigaminti pačiam. Taip ir nusprendžiau padaryti. Kaip ir daugelis lietuvių dariau pagal
šitą saitą. Tik padariau keletą pakeitimų : operacinį stiprintuvą naudojau TLC272, nes toks pasitaikė po ranka :), paderinamą rezistorių dėjau 100K, o rezistorių šalia jo 33K, mosfetą panaudojau kažkokį TO-252 korpuse (svarbu būtu virš 30V ir 3A atlaikantis). Beje nors schemoje nebuvo pavaizduota, programoje numatyta vieta buzeriui, ant atmegos PB0 išvado.
Taip pat kadangi naudojau
modifikuotą nešiojamojo kompiuterio maitinimo bloką, tai nedėjau diodų tiltelio ir elektrolitinių kondensatorių. Reguliatorių 7805 irgi dėjau ne ant plokštės o prisukau prie skardinio korpuso, nes jis nemažai kaista. PCB braižiau ir gaminau savo.
 |

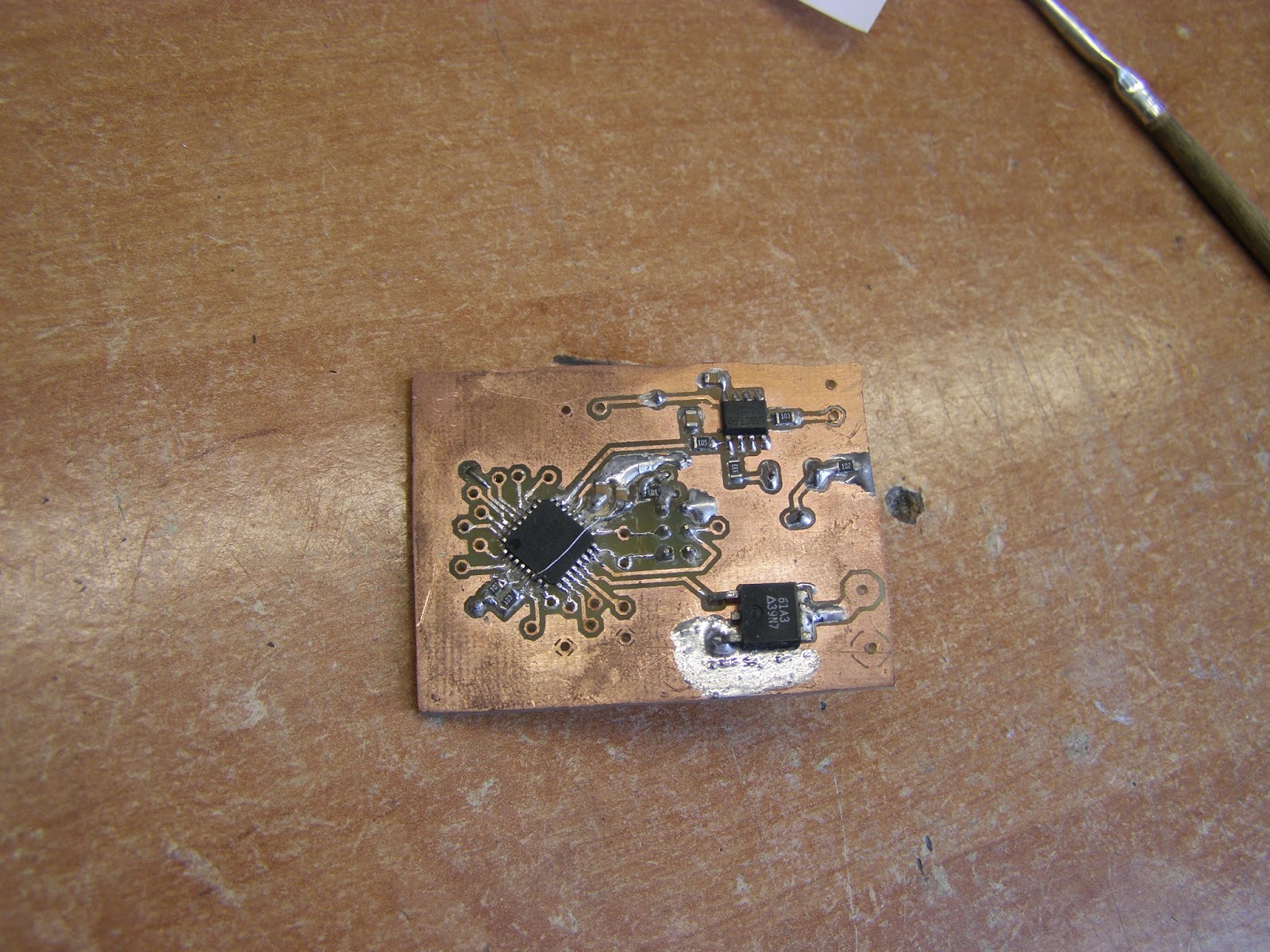

| Valdymo PCB |
|
 |
| Valdymo PCB, apačia |
 |
| Indikatoriai su mygukais, ant atskiros plošktelės |
 |
| Kita pusė |
Korpusas pagamintas iš seno CD skaitytuvo. Priekinė panelė, bei galas padaryti iš kompiuterio korpuso skardos.
Daugiausia vargo buvo su priekine panele, perdariau gal kokius 6 kartus, nes norėjau padaryti gražiai, o mygtukai buvo truputi per žemai. Užrašai suprojektuoti eagle programa, atspausdinti ant popieriaus ir dvipuse lipnia plėvele priklijuoti prie skardos. Skylutės mygtukams išdegintos lituokliu. O ant viršaus priklijuota skaidri plėvelė, kad nesitepliotų. Taip pat ant ekrano uždėtas tamsios plastmasės gabaliukas, kad geriau matytųsi skaičiai.
 |
| Lituoklio korpusas prijungtas prie žemės per 1M rezistorių, kad turėtų žemės potencialą, bet palietus ką nors po įtampa, tarkime fazę, nebūtų didelio pokšt! |
 |
| Prieš viską sudedant |
 |
| Užklijavau kojeles |
 |
| Vos vos tilpo, matosi, kad net išlinkę |
Lituoklį pirkau iš ebay'jaus. Tai kinietiška Hakko 936 lituoklio versija. Galingumas 50W. Mokėjau gal 6$. Taip pat pasiėmiau 10 vnt. skirtingu antgalių šiam lituoklui už 4$.
 |
| Galutinis rezultatas |
Lituokliu nusivyliau, nes toks vaizdas, kad termopora yra labai arti kaitinimo elemento, todėl jis yra labai inertiškas, parodymai labai plaukiojo. Įjungus užkaista pakanamai greitai, tik gaila negali tiksliai žinoti kada, dėl minėto efekto. Iki 320C lituoklis užkaista per 1:50, tačiau rodo kad per 22s. Išbandžiau daug
firmware versijų, ir pasilikau su
Firmw 4.0b, su kuria plaukiojimas buvo mažiausias. Taip pat toje versijoje yra programinis kalibravimas, galima nustatyti miego laiką ir t.t. Šiaip stotele visai džiaugiuosi, reikės tik gal kada lituoklį pasikeist.
Prikabinu plokštės brėžinius ir schemą, programa nemano, taigi negaliu pridėt, jei reikia parašykit emailą, atsiūsiu.
Atsisiūsti
P.S. Plokštės braižytos neatsižvelgiant į reikalavimus, sau, todėl gali būti klaidų.
